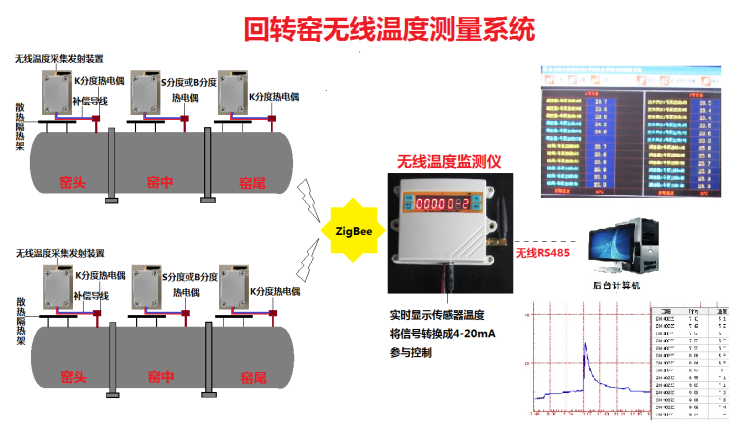

系統結構圖

系統概述：

回轉窯無線溫度在線監測系統對窯頭、窯中、窯尾的溫度變化實時測量，系統采用無線傳輸設計，無線溫度傳感器可以重復使用。對管理人員了解回轉窯的運行狀況，探索回轉窯的最佳狀態提供了支持，通過該系統的使用可以有效的提高回轉窯工作效率，降低維護成本。

系統構成：

回轉窯無線溫度在線監測系統由無線溫度傳感器、智能溫度監測儀（接收/發射）、后臺監控計算機、后臺監測軟件組成。

無線溫度傳感器由溫度傳感器、測量電路、邏輯控制電路、無線調制接口和供電電路組成，傳感器將溫度信號通過2.4G無線網絡發送到智能溫度監測儀。安裝方式為吸附式，根據實際測溫需求自由安裝，可重復使用。

智能溫度監測儀負責接收傳感器的溫度信號，顯示并無線組網發射到后臺監控計算機。

后臺監控計算機可實現溫度實時數據顯示、歷史數據記錄和分析、報警狀態記錄等功能。

系統特點：

    無線組網，實時連續測量回轉窯的溫度。

    低功耗設計，傳感器在不更換電池的情況下可連續工作5年。

    傳感器無任何連線，可自由安裝。可重復使用，可任意更換位置。

    采用抗干擾技術，尤其適用于工業現場。

    系統有超溫報警功能，并能輸出開關信號用于控制相關設備

技術指標：

    溫度測量范圍：根據傳感器類型確定；

    轉換精度： 0.02% ；

   分辨率：0.1℃

   傳感器類型：K J N E S R T B共8種熱電偶，PT100鉑電阻

   溫度測量周期：1-300s（可根據要求設定）；

   供電：塔迪蘭耐高溫電池，工作時間>5 年（按每3分鐘發射一次數據）；

   通訊頻率及距離：2.4G或433M；200米（空曠環境）；

   安裝方式：磁吸附式或螺絲固定。

   外形尺寸：異性鎧裝，帶磁鐵，需定制。
